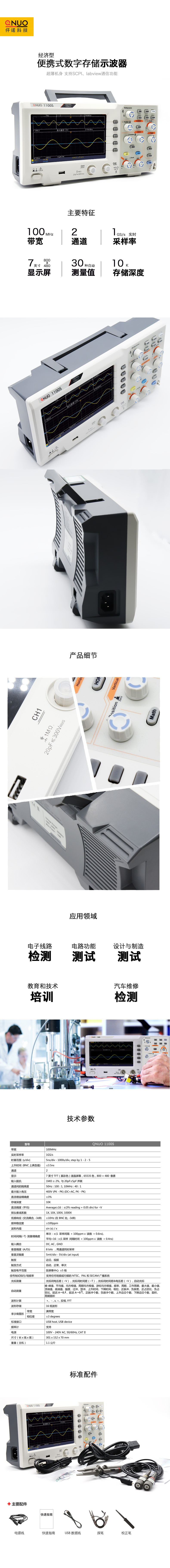

1100S/1050S台式示波器
技术参数：基本功能 VICTOR 1050S VICTOR 1100S 带宽50MHz100MHz 实时采样率500MS/s1GS/s 时基范围 (s/div)5ns/div - 1000s/div, step by 1 - 2 - 5 上升时间 (BNC上典型值)3.5ns 通道2 显示7英寸TFT（真彩色）液晶屏幕，65535色，800 480 像素 输入阻抗1MΩ 2%, 与20pF5p
技术参数：基本功能 VICTOR 1050S VICTOR 1100S 带宽50MHz100MHz 实时采样率500MS/s1GS/s 时基范围 (s/div)5ns/div - 1000s/div, step by 1 - 2 - 5 上升时间 (BNC上典型值)3.5ns 通道2 显示7英寸TFT（真彩色）液晶屏幕，65535色，800 480 像素 输入阻抗1MΩ 2%, 与20pF5p
技术参数：
基本功能 | VICTOR 1050S | VICTOR 1100S |
带宽 | 50MHz | 100MHz |
实时采样率 | 500MS/s | 1GS/s |
时基范围 (s/div) | 5ns/div - 1000s/div, step by 1 - 2 - 5 | |
上升时间 (BNC上典型值) | ≤3.5ns | |
通道 | 2 | |
显示 | 7英寸TFT（真彩色）液晶屏幕，65535色，800 × 480 像素 | |
输入阻抗 | 1MΩ ± 2%, 与20pF±5pF并联 | |
通道间的隔离度 | 50Hz : 100 : 1, 10MHz : 40 : 1 | |
最大输入电压 | 400V (PK - PK) (DC+AC, PK - PK) | |
直流增益精确度 | ±3% | |
存储深度 | 10K | |
直流精度 (平均) | Average≥16：±(3% reading + 0.05 div) for △V | |
探头衰减系数 | 1X, 10X, 100X, 1000X | |
低频响应 (交流耦合, -3dB) | ≥10Hz (在BNC处, -3dB) | |
频率稳定度 | ±100ppm | |
波形内插 | sin (x) / x | |
时间间隔(△T) 测量精确度 | 单次 : ±(1 采样间隔 + 100ppm x 读数 + 0.6ns), | |
平均>16 : ±(1采样 间隔时间 + 100ppm x 读数 + 0.4ns) | ||
输入耦合 | DC, AC , GND | |
垂直精度 (A/D)) | 8 bits ，两通道同时采样 | |
垂直灵敏度 | 5mV/div - 5V/div (at input) | |
触发 | 边沿、视频 | |
触发方式 | 自动、正常、单次 | |
触发电平范围 | 距屏幕中心 ±5格 | |
信号制式和行/场频率 | 支持任何场频或行频的NTSC、PAL和SECAM广播系统 | |
光标测量 | 光标间电压差（△V），光标间时间差（△T），光标间时间差&电压差（△V），自动光标 | |
自动测量 | 30种自动测量值，可一键显示 | |
波形计算 | ＋, －, x, ÷, 反相, FFT | |
波形存储 | 16组波形 | |
标准接口 | USB host, USB device | |
频率计 | 支持 | |
电源 | 100V - 240V AC, 50/60Hz, CAT II | |
尺寸（长x高x宽） | 301 x 152 x 70 mm | |
重量（主机） | 1.1公斤 | |
