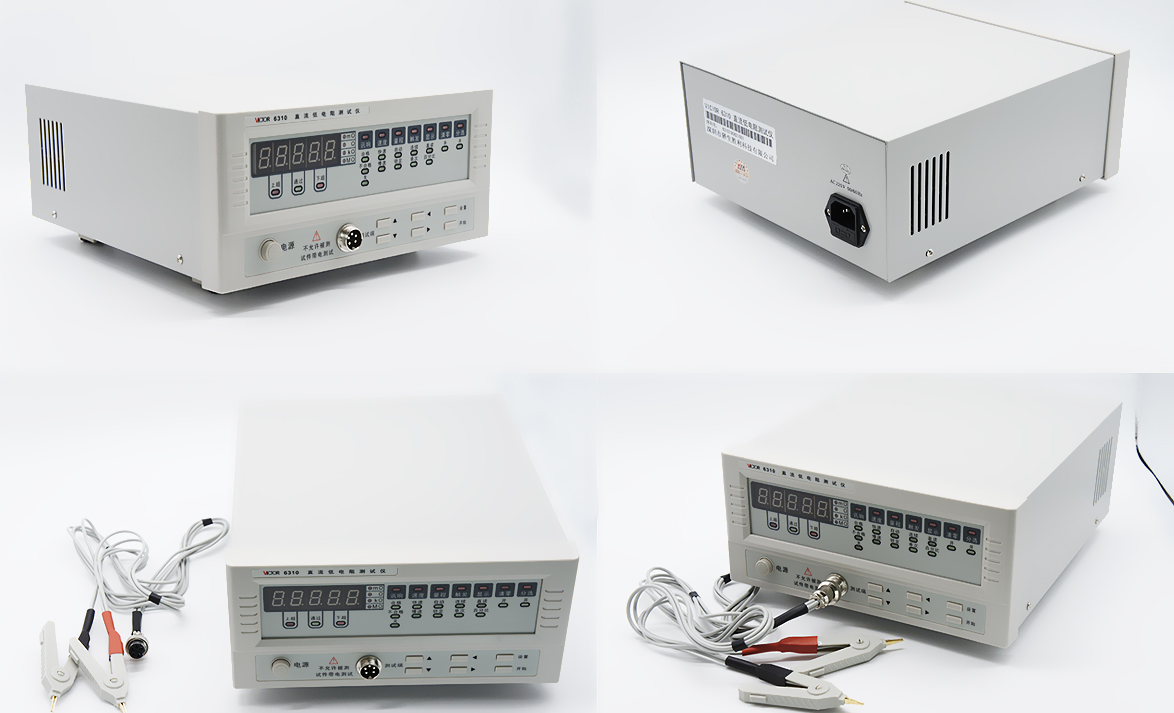

6310直流低电阻测试仪

本仪器使用了高精度恒流流经被测件以及四端测量,有效的消除了引线误差;使用了高精度AD转换,适合用户进行高精度测量。本仪器拥有的分选功能(上超,合格,下超)允许用户自由地设置电阻上下限以及标称值,极大地提高了本仪器的测试效率。 VICTOR 6310简介:型号测试范围测试量程RS-232接口HANDLER接口VICTOR 631010uΩ-20KΩ200mΩ、2Ω、20Ω、200Ω、2KΩ、20KΩ

本仪器使用了高精度恒流流经被测件以及四端测量,有效的消除了引线误差;使用了高精度AD转换,适合用户进行高精度测量。本仪器拥有的分选功能(上超,合格,下超)允许用户自由地设置电阻上下限以及标称值,极大地提高了本仪器的测试效率。
 VICTOR 6310简介:

型号

测试范围

测试量程

RS-232接口

HANDLER
接口

VICTOR 6310

10uΩ-20KΩ

200mΩ、2Ω、20Ω、200Ω、2KΩ、20KΩ

选配

选配

2-2﹞测试范围
VICTOR 6310:  10uΩ-20KΩ
2-3﹞测试量程:


测试
范围

20mΩ

200mΩ

20Ω

200Ω

2kΩ

20kΩ

准确度

0.2%±3

0.1%±3

测试
电流

100mA

100mA

10mA

1mA

100uA

100uA

读数
分辨率

10uΩ

100uΩ

100uΩ


1


10mΩ

100mΩ


2-4﹞显示范围:
直读:以5位数字显示电阻值,首位大于2时只显示4位。
百分比:以4位数字加1符号位显示电阻百分比,显示范围为±9999%。
超量程显示:|_||_||_||_||_|
2-5﹞测试速度:

快速:约15次/秒
慢速:约8次/秒
2-6﹞触发方式:
单次触发仪器的HANDLER接口板(选配)从外部接收到启动信号后,触发一次测量一次。也可通过面板上的触发键进行触发测量,每按键一次测量一次。若开机时为单次触发则5位数码管显示-----。
连续触发:触发信号由仪器内部产生,并连续不断的对被测试件进行测量,并将结果输出显示到5位数码管上
三、参数规格
3-1﹞额定工作条件:
1)电源电压220V±10%  频率:50Hz±5 % 60 Hz
2) 工作条件:温度:0℃~40℃,相对湿度:﹤80%RH
3)储存条件:温度:-10℃~70℃;相对湿度:﹤70%RH
4)功率:小于30 W。
5).电源的相线L,零线N,地线E应与本仪器电源插头相同,如图3.1.1。同时地线E应可靠接地,否则仪器表面可能会有漏电现象!
6).仪器打开后,需预热20分钟,然后进行测量,以保证测量精确度。
7).电源插座不能与大功率电气设备共用一个插座,以免干扰仪器工作或电冲击而损坏仪器。
