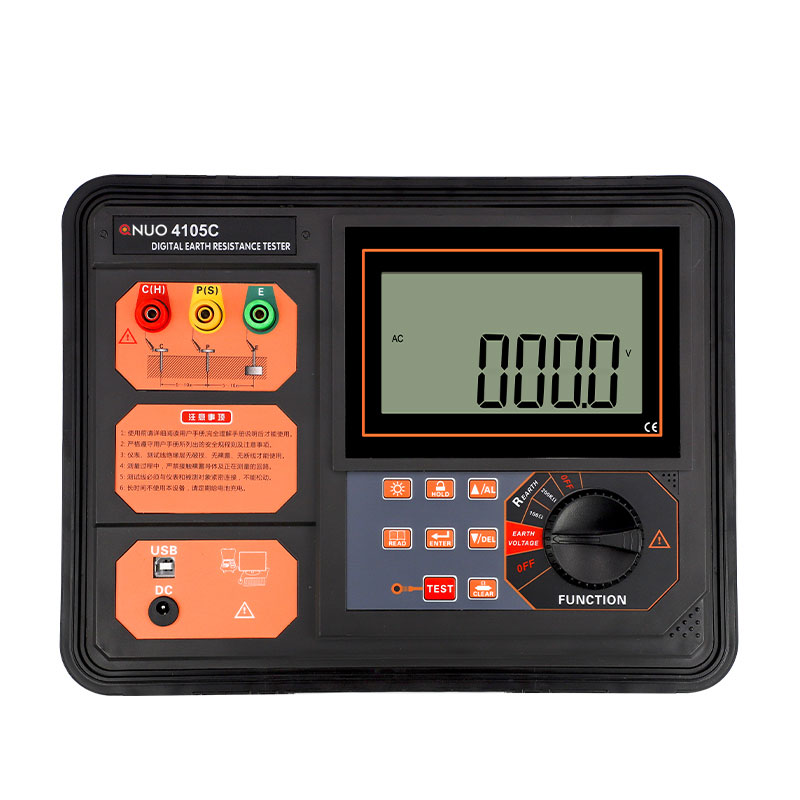

4105C数字式接地电阻测试仪
应用领域：广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、接地电压测量。产品特点：高精度、高稳定性和高可靠性；主机超大LCD显示、具有背光、棒图指示，一目了然；具有独特的线阻校验功能，能避免因测试线长时间使用导致线阻变化引起的误差；能存储300组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。技术规格基本功能VICTOR 4105C功 能接地电阻
应用领域：广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、接地电压测量。产品特点：高精度、高稳定性和高可靠性；主机超大LCD显示、具有背光、棒图指示，一目了然；具有独特的线阻校验功能，能避免因测试线长时间使用导致线阻变化引起的误差；能存储300组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。技术规格基本功能VICTOR 4105C功 能接地电阻
应用领域：
广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、接地电压测量。
产品特点：
高精度、高稳定性和高可靠性；
主机超大LCD显示、具有背光、棒图指示，一目了然；
具有独特的线阻校验功能，能避免因测试线长时间使用导致线阻变化引起的误差；
能存储300组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。
技术规格
基本功能 | VICTOR 4105C |
功 能 | 接地电阻、接地电压、低值电阻测量 |
测量方式 | 精密三线法、简易二线法测量接地电阻 |
测量方法 | 接地电阻测量：额定电流变极法 |
对地电压：平均值整流(P-E接口间) | |
量 程 | 接地电阻： 0.000Ω～200KΩ |
接地电压： 0.000V～600V（50Hz/60Hz） AC | |
分 辨 率 | 0.001Ω; 0.005V |
精度 | 二三线法测量接地电阻(R)： 1. 0.000Ω～10.00KΩ：±2%rdg±5dgt 2. 10.0K~100.0KΩ： ±3%rdg±5dgt 3. 100.0K~200.0KΩ： ±3.5%rdg±5dgt 注： 干扰电压5V时的附加误差≤±5%rdg±5dgt |
接地电压：±2%rdg±3dgt（50Hz/60Hz） | |
测试电压波形 | 正弦波 |
测试频率 | 412Hz、825Hz、1280Hz |
测试电流 | 0.000Ω~100.0Ω档： 约10mA恒流 100Ω~10.00KΩ档： 约3.0mA恒流 10.0KΩ~200.0KΩ档： 约0.25mA恒流 |
开路测试电压 | AC 90V max |
测量时间 | 对地电压：约2次 /秒 接地电阻：约7秒/次 |
测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
线路电压 | AC 600V以下测量 |
通讯接口 | 具有USB接口，存储数据可以通过软件上传电脑 |
数据保持 | 保持数据时“HOLD”符号指示 |
数据存储 | 300组，“HOLD”存储指示，存储已满显示“FULL”符号 |
数据查阅 | 查阅数据时“READ”符号指示 |
溢出显示 | 超量程溢出时“OL”符号指示 |
干扰测试 | 自动识别干扰信号；测量时P-E间干扰信号电压高于5伏LCD显示“NOISE”符号 |
报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
低压提示 | 当电池电量不足时，仪器低电报警，显示电池电压低符号，提醒用户及时充电 |
自动关机 | 没有任何操作时，约15分钟后自动关机 |
工作温湿度 | -10℃～40℃；80%rh以下 |
工 具 箱 | 军用工具箱设计，可承重200kg |
存放温湿度 | -20℃～60℃；70%rh以下 |
过压保护 | 测量接地电阻：C-E、P-E各端口间AC 280V/3秒 |
绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61326(EMC) |
基本参数 | |
电源 | 11.1V DC, 2600mAh可充锂电池 |
显示屏尺寸 | 140mm×85mm，显示域：123mm×66mm |
机身颜色 | 黑色 |
机身重量 | 约2.7kg(含电池) |
机身尺寸 | 320mm(长)×275mm(宽)×145mm(高) |
标准配件 | 辅助接地棒2根、测试线3条(红15米；黄10米；绿5米)、简易测试线2条(红1.6米；绿1.6米)、光盘、充电器、数据线 |
标准内包装 | 紙箱+布包 |
外包装尺寸 | 355mm(长)×235mm(宽)×325mm(高) |
标准包装数量 | 1 |
标准包装箱毛重 | 约5.3kg |
