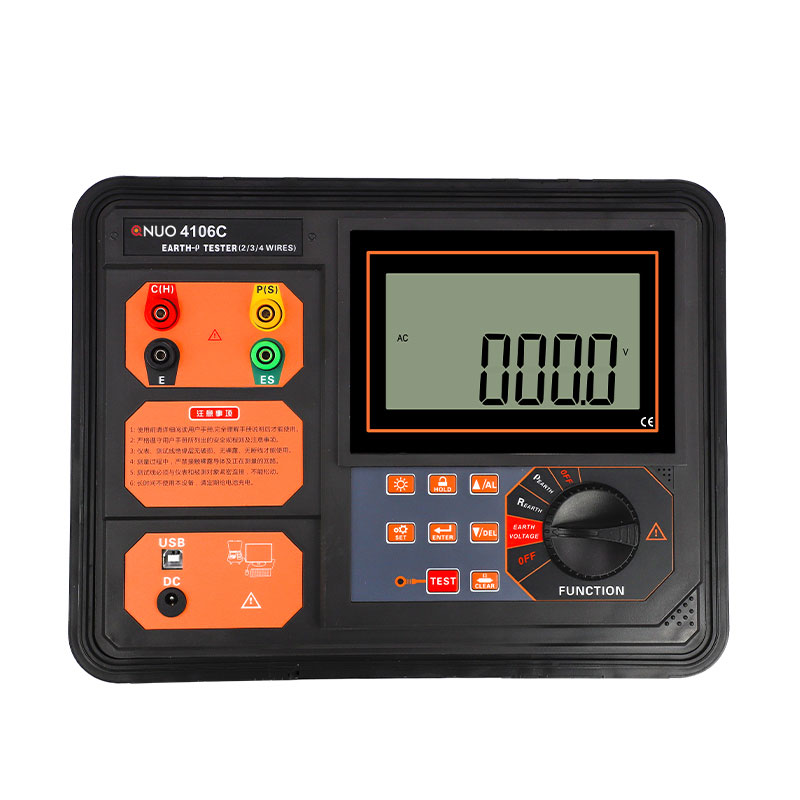

4106C接地电阻 土壤电阻率测试仪
应用领域：广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。产品特点：主机专用工具箱式设计，绝缘性能更显优越，其箱体能承受约200kg的压力；超大LCD显示，具有背光，棒图指示，一目了然。能存储300组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。技术规格基本功能VICTOR 4106C功 能接地电阻、土壤电阻
应用领域：广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。产品特点：主机专用工具箱式设计，绝缘性能更显优越，其箱体能承受约200kg的压力；超大LCD显示，具有背光，棒图指示，一目了然。能存储300组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。技术规格基本功能VICTOR 4106C功 能接地电阻、土壤电阻
应用领域：
广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。
产品特点：
主机专用工具箱式设计，绝缘性能更显优越，其箱体能承受约200kg的压力；
超大LCD显示，具有背光，棒图指示，一目了然。
能存储300组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。
技术规格
基本功能 | VICTOR 4106C |
功 能 | 接地电阻、土壤电阻率测试；接地电压、交流电压测试 |
测量方式 | 精密4线、3线法测量、简易2线测量接地电阻 |
测量方法 | 接地电阻：额定电流变极法，测量电流20mA Max |
土壤电阻率：四极法(温纳法) | |
对地电压：平均值整流(P(S)-ES接口间） | |
量 程 | 二三四线法测量接地电阻(R)：0.000Ω～200.0kΩ |
土壤电阻率(ρ)：0.000Ωm~9999kΩm | |
接地电压： AC 0.001V～600V（50Hz/60Hz） | |
最高分辨率 | 二三四线法测量接地电阻(R)：0.001Ω |
土壤电阻率(ρ)：0.01Ωm | |
接地电压：0.001V | |
精 度 | 二三四线法测量接地电阻(R)： 1．0.000Ω～10.00kΩ: ±2%rdg±5dgt 2．10.0K~100.0kΩ: ±3%rdg±5dgt 3．100.0K~200.0kΩ: ±3.5%rdg±5dgt 注： 干扰电压5V时的附加误差≤±5%rdg±5dgt |
土壤电阻率(ρ)：根据R的测量精度而定 （ρ=2πaR (a:1 m～100m)；π=3.14） | |
接地电压： ±2%rdg±5dgt（50Hz/60Hz） | |
测试电压波形 | 正弦波 |
测试频率 | 412Hz、825Hz、1280Hz (自动选频) |
短路测试电流 | AC 10mA max |
开路测试电压 | AC 90V max |
电极间距范围 | 1m～100m |
换 挡 | 接地电阻：0.000Ω～200kΩ 全自动换档 |
土壤电阻率：0.00Ωm～9999kΩm全自动换档 | |
LCD | 6位LCD显示，白屏背光 |
测量指示 | 测量中LED闪烁指示，LCD倒计数，进度棒图指示 |
测量时间 | 对地电压：约2次/秒；接地电阻：约7秒/次；土壤电阻率：约7秒/次 |
测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
线路电压 | AC 600V以下测量 |
通讯接口 | 具有USB接口，存储数据可以上传电脑，保存打印 |
数据保持 | 保持数据时“HOLD”符号指示 |
数据存储 | 300组，“HOLD”存储指示，显示“FULL”表示存储已满 |
数据查阅 | 查阅数据时“READ”符号指示 |
溢出显示 | 超量程溢出时“OL”符号指示 |
干扰测试 | 自动识别干扰信号，干扰电压高于5V“NOISE”符号指示 |
报警功能 | 测量值超过报警设定值时，产生“嘟--嘟--嘟--”报警提示 |
电池电压 | 当电池电压不足时，电池电压低符号显示，提醒给电池充电 |
自动关机 | 无任何操作时，开机15分钟后自动关机 |
工作电流 | 待机：25mA Max(背光关闭)；背光：25mA Max(单独背光耗电)；测量时：150mA Max(背光关闭) |
工 具 箱 | 军用工具箱设计，可承重200kg |
过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61326(EMC) |
基本参数 | |
电源 | 11.1V DC, 2600mAh可充锂电池 |
显示屏尺寸 | 140mm×85mm，显示域：123mm×66mm |
机身颜色 | 黑色 |
机身重量 | 约2.7kg(含电池) |
机身尺寸 | 320mm(长)×275mm(宽)×145mm(高) |
标准配件 | 辅助接地棒4根、测试线4条(红/黑15米15米；黄/绿10米；)、简易测试线2条(红/绿1.6米)、光盘、充电器、数据线 |
标准内包装 | 紙箱+布包 |
外包装尺寸 | 355mm(长)×235mm(宽)×325mm(高) |
标准包装数量 | 1 |
标准包装箱毛重 | 约6.41kg |
