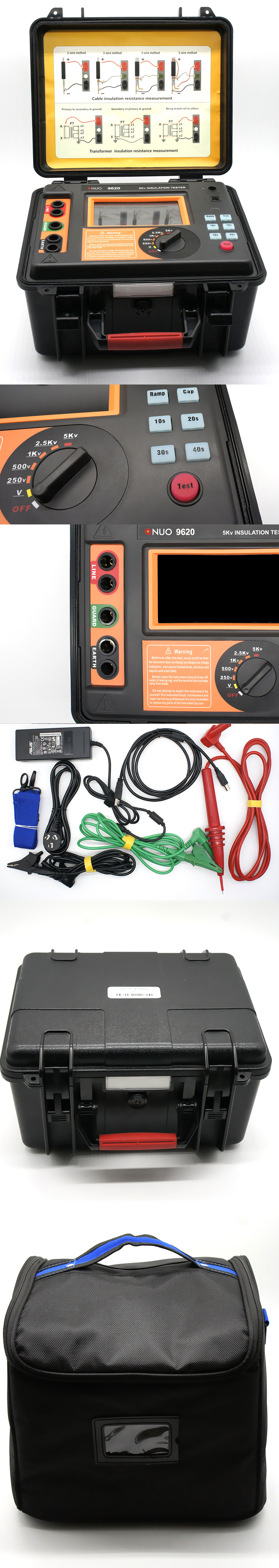

9620/9620B/9620C高压绝缘电阻测试仪
型号类别型号额定电压绝缘电阻量程短路电流VICTOR 9620250V，500V，1KV，2.5KV，5KV0.5MΩ~10TΩ>7mAVICTOR 9620B250V，500V，1KV，2.5KV，5KV，10KV0.5MΩ~20TΩ>7mAVICTOR 9620C250V，500V，1KV，2.5KV，5KV，10KV，15KV0.5MΩ~30TΩ>7mA 绝缘电阻量程及精
型号类别型号额定电压绝缘电阻量程短路电流VICTOR 9620250V，500V，1KV，2.5KV，5KV0.5MΩ~10TΩ>7mAVICTOR 9620B250V，500V，1KV，2.5KV，5KV，10KV0.5MΩ~20TΩ>7mAVICTOR 9620C250V，500V，1KV，2.5KV，5KV，10KV，15KV0.5MΩ~30TΩ>7mA 绝缘电阻量程及精
型号 | 额定电压 | 绝缘电阻量程 | 短路电流 |
VICTOR 9620 | 250V，500V，1KV，2.5KV，5KV | 0.5MΩ~10TΩ | >7mA |
VICTOR 9620B | 250V，500V，1KV，2.5KV，5KV，10KV | 0.5MΩ~20TΩ | >7mA |
VICTOR 9620C | 250V，500V，1KV，2.5KV，5KV，10KV，15KV | 0.5MΩ~30TΩ | >7mA |
额定电压 | 绝缘电阻测量范围 | 测量精度 | 备注 |
250V | 0.5MΩ～50GΩ | ±5% | |
50GΩ～500GΩ | ±20% | ||
500V | 1MΩ～100GΩ | ±5% | |
100GΩ～1TΩ | ±20% | ||
1000V | 2MΩ～200GΩ | ±5% | |
200GΩ～2TΩ | ±20% | ||
2500V | 5MΩ～500GΩ | ±5% | |
500GΩ～3TΩ | ±20% | ||
5000V | 10MΩ～1TΩ | ±5% | |
1TΩ～10TΩ | ±20% | ||
10KV | 20MΩ～2TΩ | ±5% | |
2TΩ～20TΩ | ±20% | ||
15KV | 50MΩ～3TΩ | ±5% | |
3TΩ～30TΩ | ±20% |
功 能 | 绝缘电阻测试（IR）；极化指数测试（PI）；吸收比测试（DAR）；斜坡测试（RAMP），滤波器功能（10S、20S、30S、40S）。电压测试（V）；电容测试（uF）；电流测试（nA）。 |
电 源 | 可充电锂电池6.2Ah |
额定电压 | VICTOR 9620：250V，500V，1KV，2.5KV，5KV |
输出电压精度 | （5%～10%）±10V |
绝缘电阻 | VICTOR 9620：0.5MΩ～10TΩ |
输出短路电流 | ≥7mA |
极化指数测试 | 有 |
吸收比测试 | 有 |
斜坡测试模式 | 以预设电压的10%为步进量测试,直至预设电压 |
滤波测试模式 | 10S、20S、30S、40S四种选择 |
电压测试 | 范围：AC/DC:0V～1000V；精度±10%rdg±5dgt |
电容测试 | 范围：10nF～50uF；精度±10%rdg±5dgt |
泄漏电流测试 | 范围：0.01nA～8mA；精度±5%rdg±5dgt |
电压监视器 | 监测被测物电压，监测测试后的放电状态，电压大于36V时禁止测试，保护仪表及操作人员 |
测试计时器 | 自动记录测试时间，计时范围：0s～9999s |
存储功能 | 自动存储带有日期时间的测试数据，共1000组 |
上传功能 | 通过USB通讯线，把存储的测试数据上传到电脑。 |
电池电量显示 | 有电池电量显示，电池电压低时提醒及时充电 |
自动关机功能 | 开机15分钟后自动关机 |
仪表尺寸 | 280mm×260mm×160mm |
仪表质量 | 4900g (含电池) |
测试线 | 红色高压测试线1个（配鳄鱼夹1个、挂钩1个）， |
保护等级 | 合上盖子IP65， |
工作环境 | -20℃～50℃；80%rh |
存储环境 | -25℃～65℃；80%rh |
绝缘电阻 | 50MΩ（1000v）（测试线路与外壳间） |
耐 压 | AC 3Kv 50Hz 1min（测试线路与外壳间） |
适合安规 | IEC61010-1，IEC61326-1 |
